کارخانه قطعات کوره گرمایشی سفارشی

قطعات کوره شامل تمام اجزای ضروری طراحی شده برای افزایش عملکرد، کارایی و ایمنی بخاری‌های شعله‌ور است. این دسته شامل ماژول‌های با کیفیت بالا و قطعات دقیق است که نقش حیاتی در انتقال حرارت، پایداری عملیاتی و قابلیت اطمینان طولانی مدت ایفا می‌کنند. با ادغام مواد پیشرفته و طراحی مهندسی، لوازم جانبی ما الزامات سختگیرانه صنایع پتروشیمی، شیمیایی زغال سنگ و متالورژی را برآورده می‌کنند.

در این دسته، ماژول بخش همرفت و ماژول بخش تابش، توزیع گرما و بهره‌وری انرژی را در داخل کوره بهینه می‌کنند، در حالی که سری لوازم جانبی بخاری، قطعات ضروری مانند مشعل‌ها، حسگرها، تکیه‌گاه‌های نسوز و سیستم‌های دودکش را فراهم می‌کند. این محصولات در کنار هم، عملکرد یکپارچه کوره را تضمین می‌کنند، زمان از کار افتادگی را کاهش می‌دهند و کارایی کلی فرآیند را بهبود می‌بخشند.

درباره ما
Tuopu Industry (Jiangsu) Co., Ltd.
Tuopu Industry (Jiangsu) Co., Ltd.
Tuopu Industry (Jiangsu) Co., Ltd. یک برند حرفه‌ای کوره‌های گرمایشی و لوله‌های کوره ریخته‌گری گریز از مرکز در چین است، تأمین‌کننده سطح یک برای SINOPEC، PetroChina و CNOOC، و تأمین‌کننده واجد شرایط برای Sinochem Group.
The Top یک تولیدکننده کوره صنعتی در چین است تأمین‌کننده قطعات کوره و کارخانه سفارشی قطعات کوره گرمایشی، دارای تمام صلاحیت‌ها و گواهینامه‌های لازم، و همچنین پایگاه تولید کوره‌های گرمایشی در مقیاس بزرگ، سایت تولید هوشمند لوله‌های کوره، و اسکله رورو است.
Top متعهد به ارائه خدمات پیمانکاری EPC کوره‌های گرمایشی برای مشتریان در صنایع پتروشیمی، زغال‌سنگ شیمیایی و پالایشگاه نفت است. با راه‌حل‌های مهندسی بالغ، توانایی تولید مستقل محصولات اصلی و تجربه غنی در ساخت و مدیریت پروژه، Top پروژه‌های متعددی را برای صنایع پتروشیمی، زغال‌سنگ شیمیایی، پالایشگاه نفت و بازارهای خارج از کشور اجرا کرده است؛ محصولات شامل کوره شکست اتیلن، ریفرمر تولید هیدروژن، کوره گرمایشی واحد استایرن، کوره گرمایشی CDU&VDU، ریفرمر چهاردریک، مجموعه لوله ریفرمر برای DRI، لوله شکست اتیلن، کویل تابشی، بخش جابه‌جایی و غیره است.
گواهینامه افتخار
  • مجوز تولید
  • ASME
  • ASME
اخبار
قطعات کوره دانش صنعتی

قسمت کوره نشان دهنده اجزای اصلی ساختاری و عملکردی سیستم‌های بخاری صنعتی است که به صنایع پتروشیمی، شیمیایی زغال سنگ و پالایش نفت خدمت می‌کنند. این اجزا به طور مستقیم بازده حرارتی، پایداری عملیاتی و عمر مفید کوره های گرمایش را تعیین می کنند. شرکت Tuopu Industry (Jiangsu) Ltd.، به عنوان یک تولید کننده حرفه ای کوره های گرمایش و لوله های کوره ریخته گری گریز از مرکز در چین، دارای وضعیت تامین کننده درجه یک با SINOPEC، PetroChina، CNOOC، و گواهی تامین کننده واجد شرایط از Sinochem Group است. این شرکت قطعات جایگزین کوره را برای کوره های ترک اتیلن، اصلاح کننده های تولید هیدروژن، بخاری های واحد استایرن، بخاری های CDU و VDU، ریفرمرهای چهار در یک و مجموعه های لوله اصلاح کننده DRI تامین می کند.

سبد محصولات اصلی

شرکت Tuopu Industry (Jiangsu) Ltd. یک پایگاه تولید بخاری با آتش سوزی در مقیاس بزرگ، یک مرکز تولید لوله کوره هوشمند، و یک داک رول-آن/رول آف را اداره می کند، که قابلیت های زنجیره کامل از طراحی و ساخت تا قرارداد EPC را امکان پذیر می کند. این شرکت به شدت به استانداردهای API 560 برای بخاری های آتش گرفته در خدمات پالایشگاه عمومی پایبند است. مجموعه قطعات بخاری شعله ور آن شامل چهار دسته اصلی است:

دسته بندی محصول عملکرد اصلی دامنه کاربرد

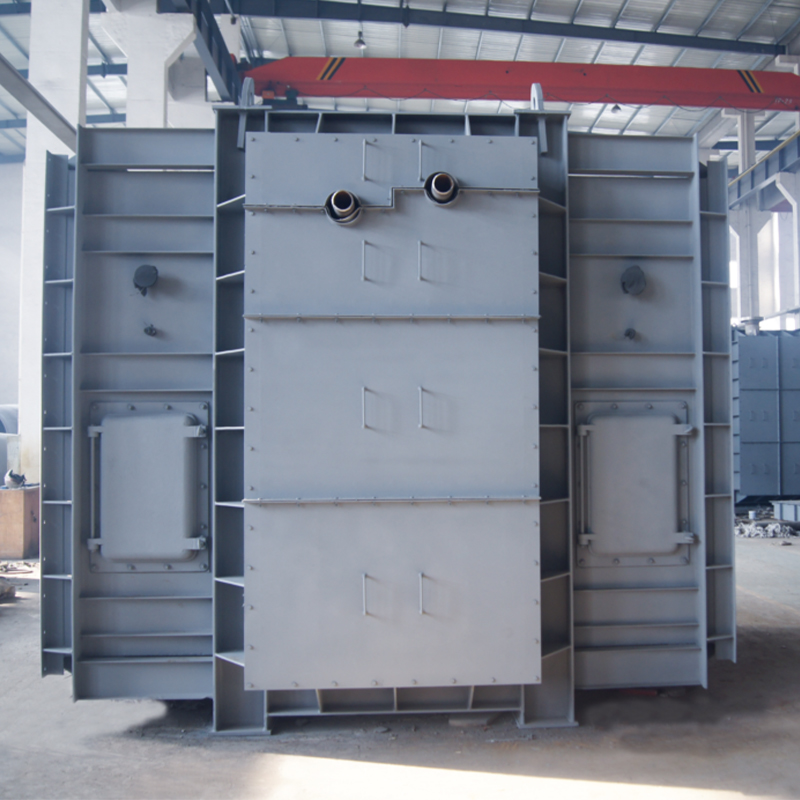

ماژول بخش همرفت سیال فرآیند را از طریق انتقال حرارت جابجایی پیش گرم می کند و دمای گاز دودکش را کاهش می دهد کوره های کراکینگ اتیلن، ریفرمرهای هیدروژنی، واحدهای تقطیر اتمسفر و خلاء

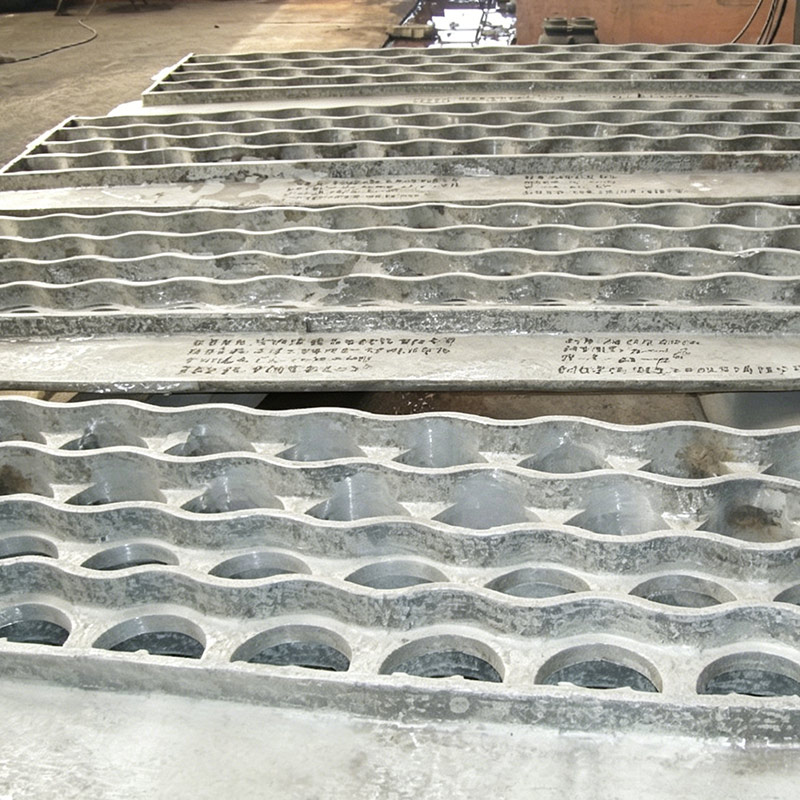

ورق لوله لوله های کوره را در شرایط با دمای بالا و فشار بالا پشتیبانی و محکم می کند ورق لوله مقطع همرفت، ورق لوله مقطع تابشی

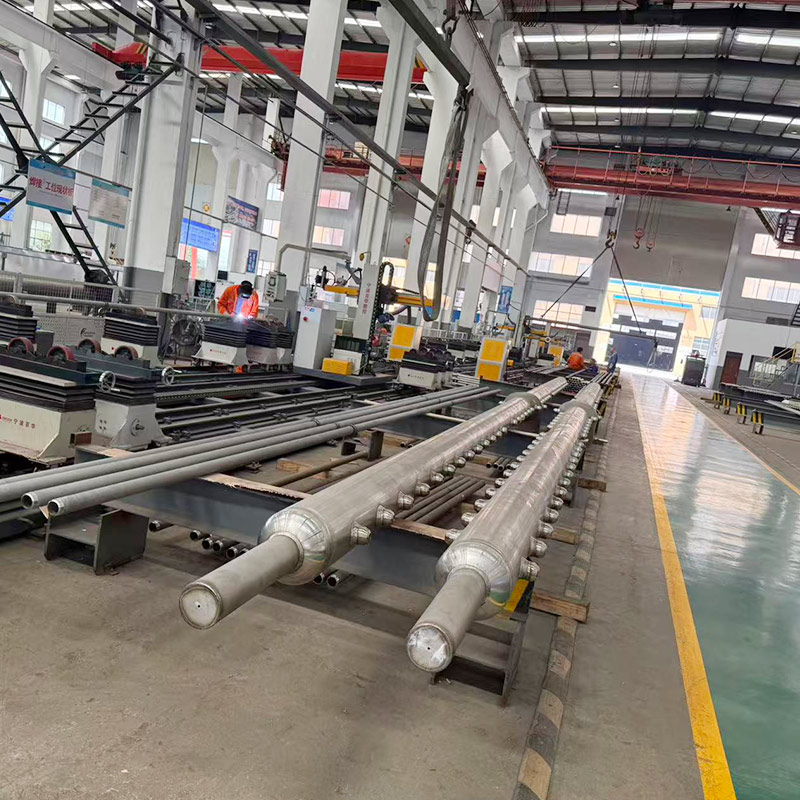

منیفولد سیال فرآیند را در مسیرهای جریان چندگانه توزیع یا جمع آوری می کند تا از توزیع یکنواخت اطمینان حاصل شود لوله های کلکتور اصلاح کننده، هدرهای توزیع کوره های ترک خوردگی

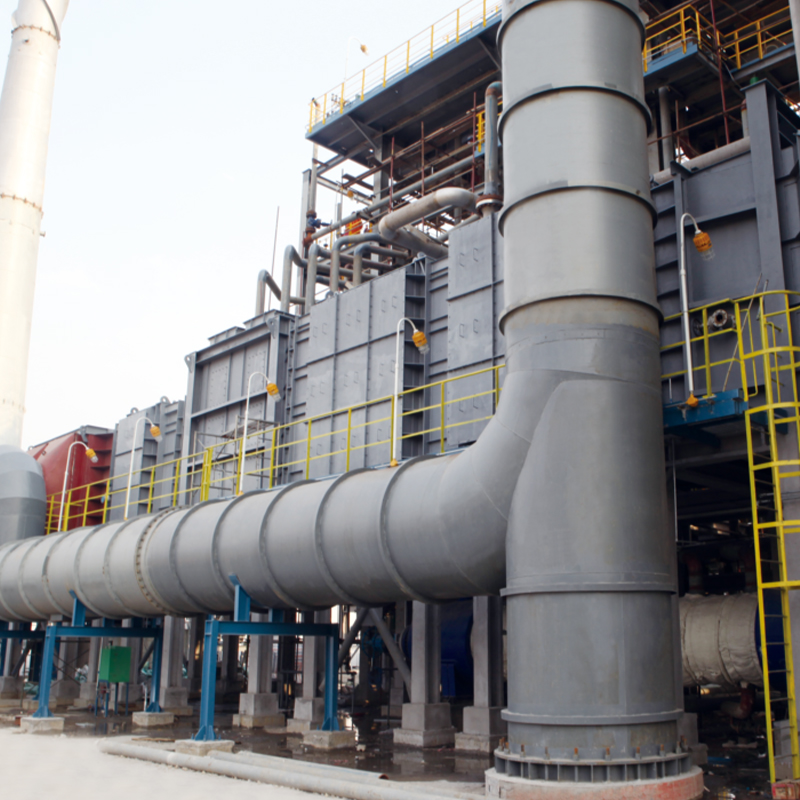

سری لوازم جانبی کوره اجزای ساختاری، پشتیبان های پوشش نسوز و مجموعه های آب بندی سیستم های پشتیبانی بخاری های صنعتی عمومی

ملزومات فنی ماژول های بخش همرفت

بخش همرفت به عنوان منطقه تبادل حرارتی حیاتی عمل می کند که در آن گازهای دودکش خروجی از بخش تابشی به انتقال انرژی حرارتی ادامه می دهند. طبق الزامات API 560، طرح‌های بخش همرفت باید فضایی را برای دو ردیف لوله‌های آینده در خود جای دهند و مقرراتی برای دمیدن دوده، لنگر با بخار، یا خطوط شستشوی آب را در خود جای دهند. شرکت Tuopu Industry (Jiangsu) Ltd. ماژول‌های بخش همرفت را با استفاده از لوله‌های پره‌دار یا لوله‌های ناودانی تولید می‌کند تا سطح انتقال حرارت را افزایش داده و راندمان حرارتی را به میزان قابل توجهی افزایش دهد. API 560 مشخص می‌کند که ضخامت ورق لوله همرفت نباید کمتر از 1/2 اینچ (تقریباً 12.7 میلی‌متر) باشد، با لایه‌های عایق نسوز که اطمینان می‌دهند دمای پوشش بیرونی از 180 درجه فارنهایت (تقریباً 82 درجه سانتی‌گراد) تجاوز نمی‌کند.

در کاربردهای مهندسی عملی، بانک‌های لوله‌های همرفتی معمولاً از ترتیبات پلکانی با فاصله لوله بر اساس مضرب قطر اسمی استاندارد استفاده می‌کنند. ماژول‌های بخش همرفتی Tuopu Industry (Jiangsu) به طور گسترده در پروژه‌های بازسازی و سبز برای شرکت‌های بزرگ پالایشگاهی و پتروشیمی به کار گرفته شده‌اند، جایی که راه‌حل‌های مهندسی اثبات‌شده به طور موثری سولفیداسیون در دمای بالا، خوردگی رسوب‌گذاری و سایر چالش‌های خدمات معمولی را برطرف می‌کنند.

انتخاب مواد برای ورق های لوله و منیفولدها

ورق های لوله به عنوان تکیه گاه های ساختاری برای سیستم های لوله کوره عمل می کنند که به طور مداوم در محیط های با دمای بالا، فشار بالا و محیط های خورنده عمل می کنند. ورق های لوله فولادی ریخته گری مقاومت بالایی در برابر خزش در دمای بالا و استحکام ساختاری ارائه می دهند و آنها را به گزینه ای مطلوب برای بخاری های پتروشیمی تبدیل می کند. API 560 الزامات مواد واضحی را تعیین می کند: هنگامی که دمای طراحی ساپورت از 1200 درجه فارنهایت (تقریباً 649 درجه سانتیگراد) و محتوای وانادیوم سوخت به اضافه سدیم از 100 قسمت در میلیون فراتر می رود، پایه ها یا باید با 50 میلی متر از مواد نسوز ریخته گری با چگالی بالا پوشانده شوند یا از مواد نسوز ریخته گری با چگالی بالا پوشانده شوند.

قطعات منیفولد فولادی ضد زنگ عملکرد توزیع و جمع آوری سیال را در واحدهای پتروشیمی انجام می دهند. طبق مقررات تکمیلی API 560 Edition دوم، منیفولدهای واقع در داخل جعبه‌های هدر باید برای همان فشار طراحی لوله‌های اتصال، با دمای طراحی برابر با حداکثر دمای کارکرد سیال در آن مکان به اضافه حداقل 50 درجه سانتی‌گراد انتخاب شوند. شرکت Tuopu Industry (Jiangsu) با مسئولیت محدود، منیفولدهایی را از گریدهای فولاد ضد زنگ از جمله 304، 321، 316، و 316L، با قطرهای بیرونی از 18 میلی متر تا 610 میلی متر و ضخامت دیواره از 6 میلی متر تا 50 میلی متر، و نیازهای لوله با فشار پایین را برآورده می کند.

سیستم پشتیبانی از لوازم جانبی کوره

سری لوازم جانبی کوره شامل اجزای سازه ای فولادی، لنگرهای پوشش نسوز، اتصالات انبساط، مجموعه های آب بندی و درهای دسترسی است. در حالی که این لوازم جانبی مستقیماً در انتقال حرارت شرکت نمی کنند، به طور قابل توجهی بر یکپارچگی آب بندی کوره، راندمان حرارتی و دسترسی به تعمیر و نگهداری تأثیر می گذارند. Tuopu Industry (Jiangsu) Co., Ltd. به طور دقیق مشخصات فنی API 560 را در مورد الزامات مواد لنگر (حداقل فولاد ضد زنگ نوع 304)، قرار دادن درز انبساط و شیوه های ساخت نسوز برای اطمینان از قابلیت اطمینان محصول در طول چرخه عمر کامل اجرا می کند.

این شرکت یک خط تولید هوشمند را در پایگاه تولید بخاری در مقیاس بزرگ خود راه اندازی می کند و به کنترل کیفیت جامع از بازرسی مواد خام، ریخته گری دقیق و ماشین کاری تا آزمایش محصول نهایی دست می یابد. شرکت Tuopu Industry (Jiangsu) به عنوان تامین کننده رده اول SINOPEC، PetroChina و CNOOC، محصولات خود را به بازارهای خارج از کشور صادر کرده است و تجربه اجرای پروژه های گسترده ای را در کاربردهای پیشرفته از جمله کویل های تابشی کوره های ترک خوردگی اتیلن و مجموعه های لوله اصلاح کننده جمع آوری کرده است.

دستورالعمل‌های انتخاب اجزای بخاری آتش‌گرفته

هنگام انتخاب قطعات جایگزین کوره، ارزیابی جامع شرایط طراحی، ویژگی های رسانه، چرخه های عملیاتی، و استراتژی های تعمیر و نگهداری ضروری است. جدول زیر عوامل کلیدی مرجع انتخاب برای اجزای اصلی را خلاصه می کند:

جزء پارامترهای انتخاب کلیدی مواد رایج
ماژول بخش همرفت منطقه انتقال حرارت، دمای گاز دودکش، تعداد ردیف لوله، نوع سطح گسترده فولاد کربن، لوله های فولادی آلیاژی
ورق لوله دمای طراحی، فشار طراحی، الگوی سوراخ لوله، کمک هزینه خوردگی فولاد ریخته گری، فولاد ضد زنگ
منیفولد نرخ جریان سیال، درجه فشار، محدوده دما، محیط خورنده فولاد ضد زنگ 304 / 316 / 316L
لوازم جانبی کوره درجه نسوز، بارگذاری ساختاری، الزامات آب بندی، دسترسی به تعمیر و نگهداری فولاد کربن، فولاد ضد زنگ، مواد نسوز

سوالات متداول

01
تفاوت اصلی بین ماژول های مقطع همرفت و مقاطع تابشی چیست؟
ماژول های بخش همرفت به انتقال حرارت همرفتی به عنوان مکانیزم غالب متکی هستند، با سیال فرآیند برای پیش گرم کردن وارد بخش همرفت قبل از جریان به بخش تابشی می شود. بخش های تابشی از تابش مستقیم شعله برای گرم کردن استفاده می کنند. بخش‌های همرفت در دمای پایین‌تر گاز دودکش کار می‌کنند و معمولاً از لوله‌های سطحی کشیده مانند لوله‌های پره‌دار یا ناودانی برای افزایش انتقال حرارت استفاده می‌کنند، در حالی که بخش‌های تابشی باید چگالی شار حرارتی بالاتری را تحمل کنند.
02
ورق های لوله فولادی ریخته گری چه مزایایی نسبت به ورق های لوله جوش داده شده دارند
ورق های لوله فولادی ریخته گری دارای ساختاری یکپارچه و بدون نقص جوش هستند و مقاومت عالی را در برابر خزش در دمای بالا ارائه می دهند که به ویژه برای شرایط سرویس در دمای بالا و فشار بالا بسیار مهم است. ورق های لوله جوش داده شده در معرض ترک خوردگی جوش تحت چرخه حرارتی طولانی مدت هستند، در حالی که تداوم ساختاری ورق های لوله فولادی ریخته گری به طور موثر چنین خطراتی را کاهش می دهد.
03
کاربردهای معمول منیفولدهای فولادی ضد زنگ در واحدهای پتروشیمی چیست؟
منیفولدهای فولادی زنگ نزن به طور گسترده در توزیع خوراک برای کوره های ترک اتیلن، جمع آوری گازهای فرآیندی برای اصلاح کننده های هیدروژنی و استخراج جانبی برای واحدهای تقطیر اتمسفر و خلاء استفاده می شوند. گریدهای 304 و 316L به ترتیب به خدمات خوردگی عمومی و محیط های حاوی کلرید در محیط های عملیاتی شدید رسیدگی می کنند.
04
الزامات طراحی اصلی API 560 برای اجزای بخاری سوختنی چیست؟
API 560 طراحی فرآیند، طراحی احتراق، طراحی مکانیکی، انتخاب مواد، بازرسی ساخت و راه اندازی نصب را پوشش می دهد. الزامات کلیدی شامل حداقل ضخامت ورق لوله، مواد لنگر پوشش نسوز، حاشیه دمای طراحی منیفولد، مقررات گسترش بخش همرفت، و محدودیت دمای پوشش بیرونی است.
05
چرخه جایگزینی معمولی برای اجزای بخاری آتش گرفته چیست؟
چرخه های تعویض به شرایط عملیاتی، خورندگی رسانه و شیوه های نگهداری بستگی دارد. ماژول های بخش همرفت معمولاً هر 5 تا 8 سال یکبار به ارزیابی بازرسی نیاز دارند، در حالی که صفحات لوله و منیفولدها می توانند بیش از 10 سال در شرایط عملیاتی معمولی به دست آورند. سولفیداسیون در دمای بالا، کربوریزاسیون و خستگی حرارتی نشان دهنده محرک های اولیه شکست هستند. آزمایش غیر مخرب منظم به طور موثر عمر سرویس را افزایش می دهد.
06
نحوه تعیین زمان نیاز به تعویض ورق های لوله
تعویض ورق لوله باید زمانی در نظر گرفته شود که شرایط زیر رعایت شود: بیش از حد تحمل، بیضی بودن سوراخ لوله، آسیب سطح آب بندی که باعث نشتی می شود، کاهش ضخامت دیواره بیش از حد مجاز خوردگی، یا انتشار ترک به ابعاد بحرانی می رسد. Tuopu Industry (Jiangsu) Co., Ltd. انجام اندازه گیری ضخامت اولتراسونیک و تست نفوذ نافذ را در طول تعطیلی تعمیر و نگهداری سالانه توصیه می کند.
